Крепление балласта для длинной боковой части солнечной панели на плоской крыше

Крепление балласта для длинной боковой части солнечной панели на плоской крыше Эта конструкция предназначена для крепления больших солнечных панелей с длинной рамой, она позволяет устанавливать панели в любом месте по длинной стороне. Крепление осуществляется с помощью ветроотражателей и EPDM-мата, которые обеспечивают регулировку зазоров и надежное крепление к поверхности крыши. Прочность крепления достаточна для больших нагрузок на панели. Легкая и простая установка с минимальным количеством необходимых крепежных элементов, поставляется в предварительно собранном виде. Лучшее решение для плоских и трапециевидных крыш.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Место установки: плоская или металлическая крыша.

Угол наклона: 10 градусов

Ориентация панели: на юг или с востока на запад.

Высота здания: до 20 м.

Максимальная скорость ветра: <60 м/с

Снеговая нагрузка:<1,4 кН/м2

Стандарт: AS/NZS 1170, EN 1090.

Материал: Высококачественный алюминиевый сплав Al 6005 T5 и нержавеющая сталь 304.

Цвет: натуральный и на заказ.

Гарантия: 12 и 25 лет.

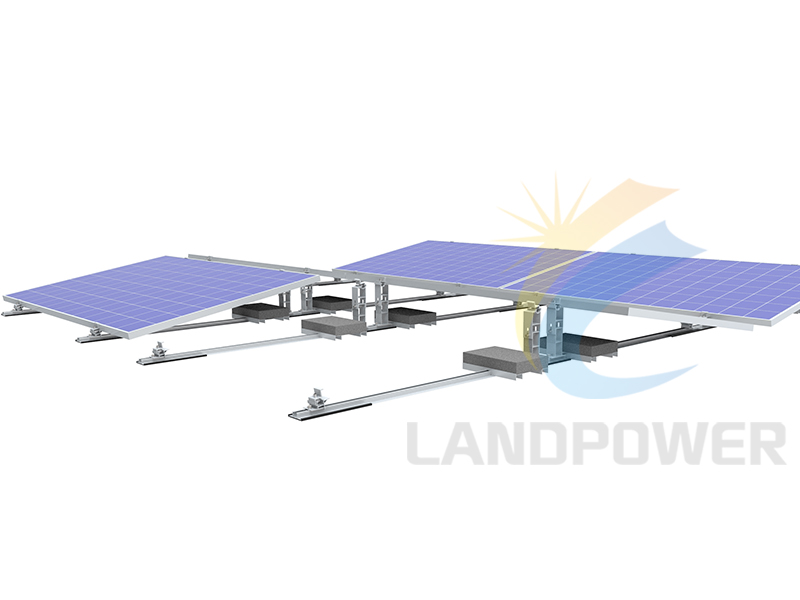

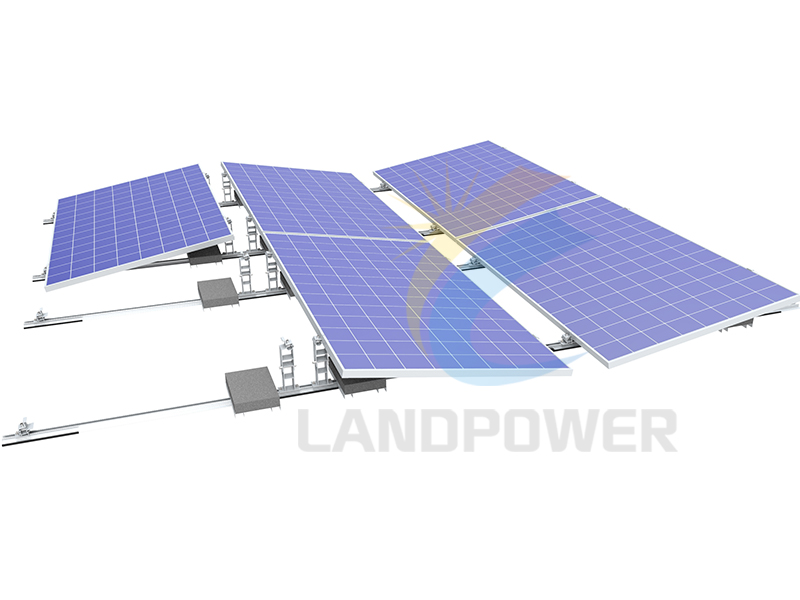

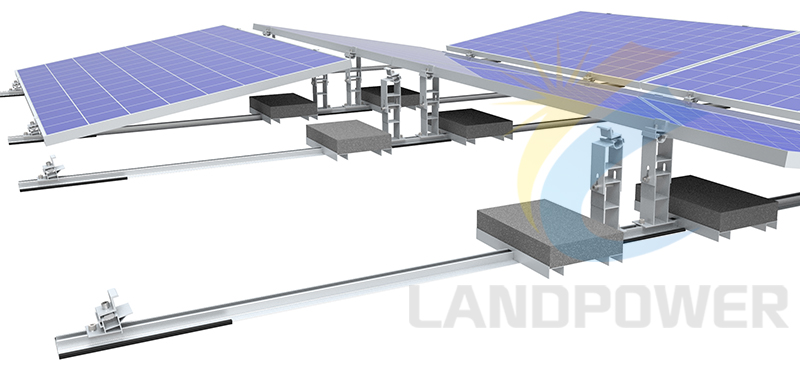

Обзор системы крепления

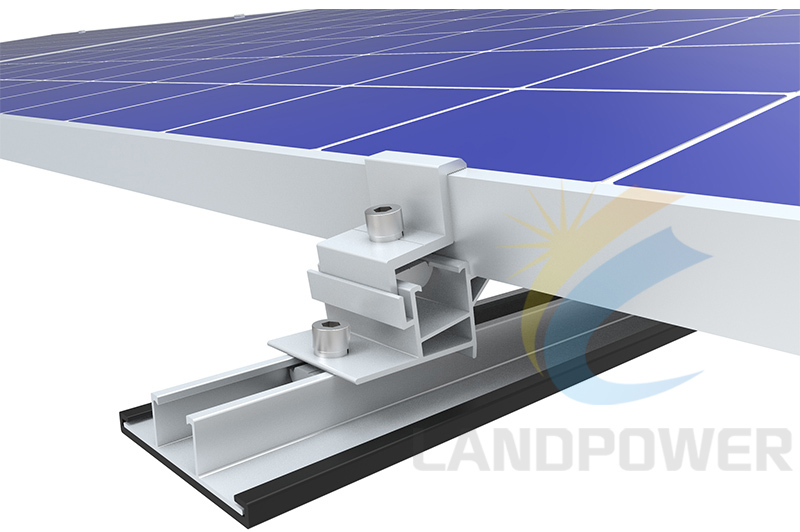

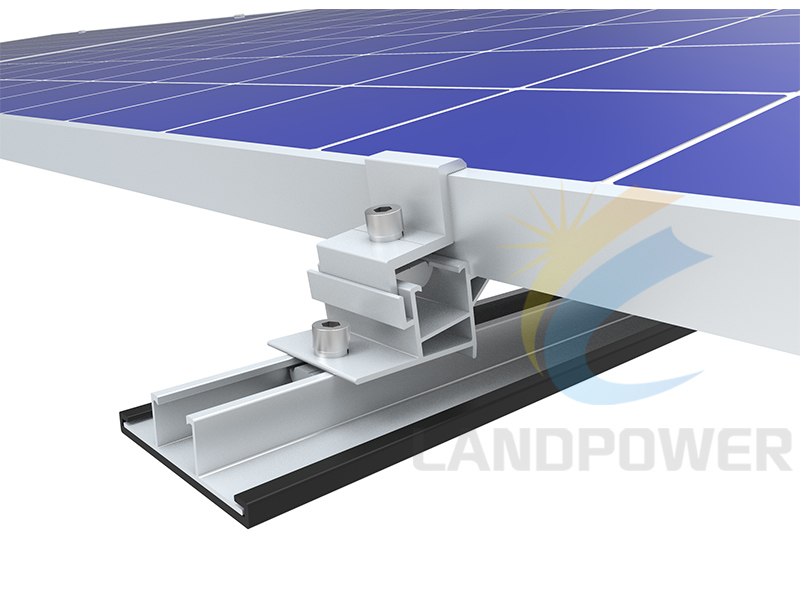

Монтажная направляющая имеет вставку из EPDM-материала для увеличения трения о крышу и компенсации допусков.

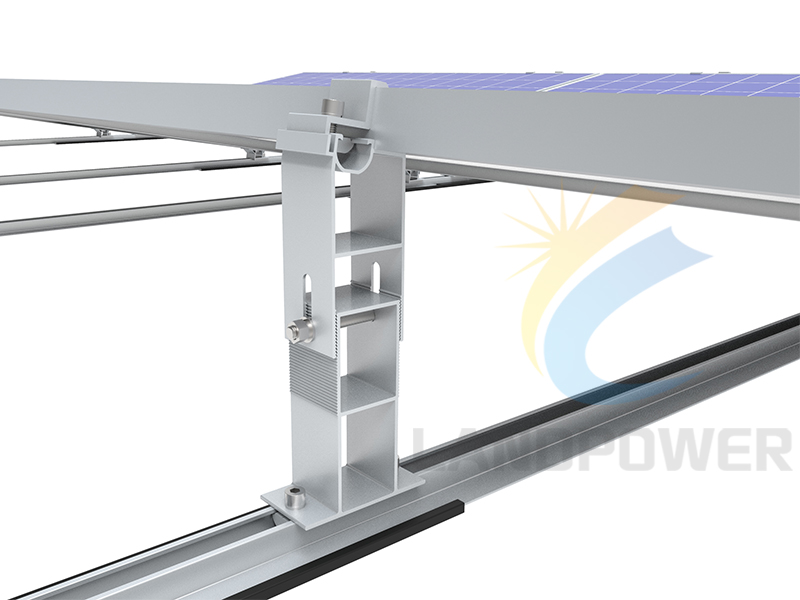

Регулируемая конструкция задних опор позволяет регулировать зазор для разных сторон панелей и компенсирует допуски.

Мы разрабатываем множество типов креплений для плоских крыш, как с длинной, так и с короткой стороны. Пожалуйста, свяжитесь с нами, если у вас есть конкретные проекты.
