Как установить солнечную панель на металлическую кровлю

Металлическая кровля — один из самых распространенных типов кровель. Она часто используется в относительно больших зданиях, таких как заводы и склады. Этот тип кровли также применяется в частных домах. Безопасная установка солнечных элементов на такой крыше — один из важных вопросов при монтаже фотоэлектрической системы.

Металлические кровельные листы можно разделить на трапециевидные, гофрированные, фальцевые и т.д. В зависимости от формы крыши можно использовать различные варианты крепления солнечных панелей. Методы монтажа для листов разной формы схожи. Иногда один и тот же метод монтажа подходит и для листов разной формы. Сейчас мы рассмотрим различные методы монтажа трапециевидных кровельных листов:

1. Трапециевидный кровельный лист

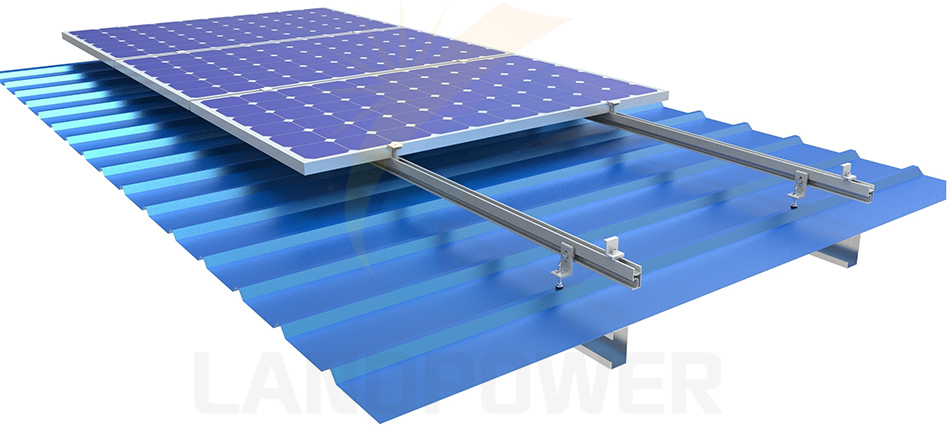

Обычно такая крыша крепится к металлической кровле с помощью L-образных кронштейнов. Для обеспечения водонепроницаемости необходимы прокладки из EPDM-резины, предотвращающие протечки. Иногда для увеличения расстояния между солнечной панелью и крышей используется комбинация L-образных кронштейнов и подвесных болтов, что позволяет увеличить высоту кронштейна и более эффективно улучшить теплоотвод от компонента. Преимущество этого способа установки заключается в более прочном креплении L-образных кронштейнов к прогонам. Он подходит для регионов с относительно высокой скоростью ветра. Схема выглядит следующим образом:

Вы можете щелкнуть по тексту справа, чтобы получить дополнительную информацию об этой турнирной сетке: Решения для крепления трапециевидных L-образных опор для кровли.

В районах с относительно небольшой скоростью ветра (обычно менее 25 м/с) можно использовать простые и удобные способы установки солнечных компонентов. Как правило, это крепления на крыше, мини-рейки, U-образные зажимы и т.д.

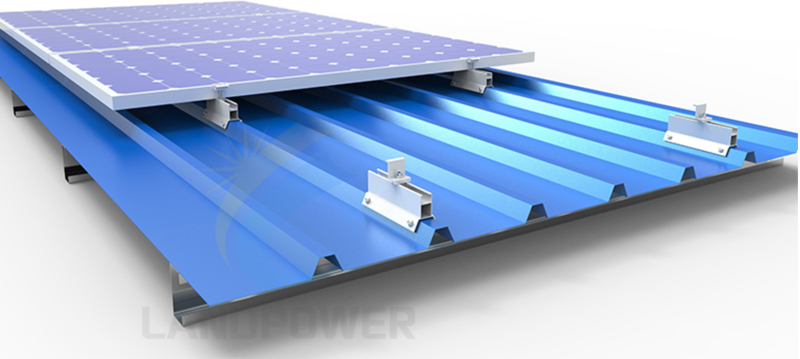

Как показано на рисунке ниже, для соединения кровельного листа и компонентов используются кровельные крепления трапециевидной формы. Конечно, этот метод также должен учитывать проблемы гидроизоляции. Он также сочетает в себе резиновые прокладки и кровельные крепления.

Вы можете щелкнуть по тексту справа, чтобы получить дополнительную информацию об этой турнирной сетке: Трапециевидная система крепления крыши в горах

Метод установки солнечных панелей с использованием мини-рейек и U-образных зажимов является более распространенным и простым способом монтажа. Мини-рейки и U-образные зажимы имеют заранее определенные отверстия, что обеспечивает быструю установку. Преимуществами этих двух методов установки являются простота, удобство и низкая стоимость. Как показано на рисунке ниже:

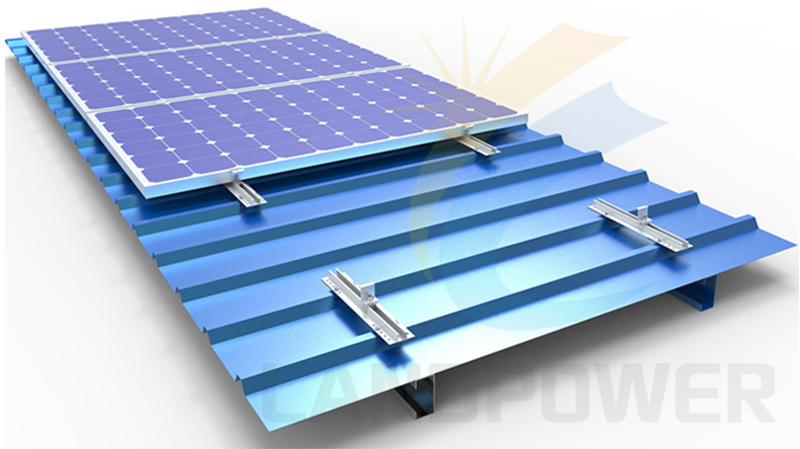

(Способ установки мини-рельсов

Вы можете щелкнуть по тексту справа, чтобы получить дополнительную информацию об этой турнирной сетке: Решение для мини-рельсов в горах

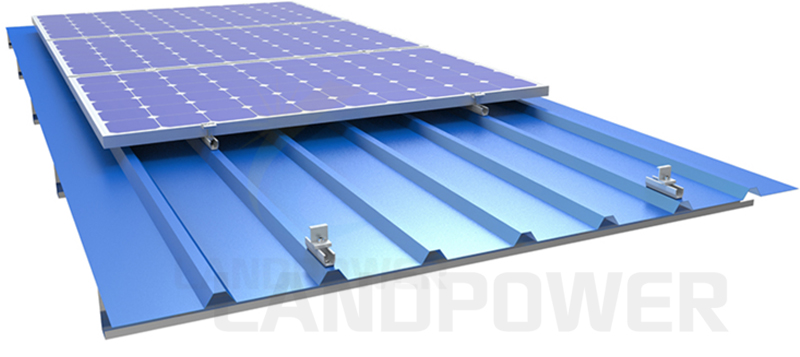

(Способ установки с помощью U-образного зажима)

Вы можете щелкнуть по тексту справа, чтобы получить дополнительную информацию об этой турнирной сетке: Решение для крепления по U-образной направляющей

2. Гофрированный кровельный лист

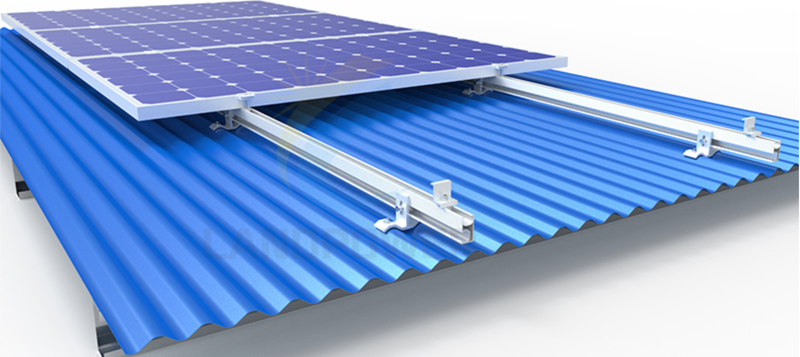

Способ монтажа гофрированных кровельных листов в основном аналогичен способу монтажа трапециевидных кровельных листов. В районах с относительно высокой скоростью ветра для монтажа можно использовать L-образные опоры или L-образные опоры с подвесными болтами. Также можно использовать специальный метод крепления кровли с помощью направляющих, как показано ниже:

Вы можете щелкнуть по тексту справа, чтобы получить дополнительную информацию об этой турнирной сетке: Системы крепления на крыше из гофрированного металла

Аналогичным образом, мини-рейки и U-образные зажимы также подходят для гофрированных кровельных листов, поскольку они просты, гибки и удобны в использовании.

3. Кровельный лист с фальцевым соединением.

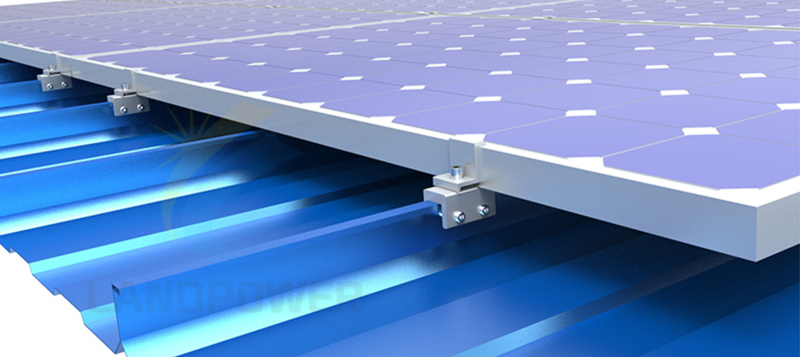

 Кровельные листы с фальцевым соединением. Из-за особенностей конструкции мы обычно используем метод крепления к кровле. Преимущество этого метода в простоте. Не нужно повреждать кровлю, и стоимость низкая. Как показано ниже:

Вы можете щелкнуть по тексту справа, чтобы получить дополнительную информацию об этой турнирной сетке: Системы крепления металлических кровельных панелей с фальцевым соединением

При фактической установке могут возникать ограничения, обусловленные различными факторами, такими как ветровое и снеговое давление, конструкция здания и т. д. Мы можем скорректировать и перепроектировать кронштейны в соответствии с реальными условиями для обеспечения безопасной установки.
